6.3 행위 모델링 (STD)

1. STD의 개요

가. STD의 정의

-외부 사건에 의해 발생하는 시스템의 상태변화를 보이는 행위 분석 모델링 도구



나. STD의 특징

-(외부 사건)

-(상태 변화 묘사)



2. STD의 개념도 및 구성요소

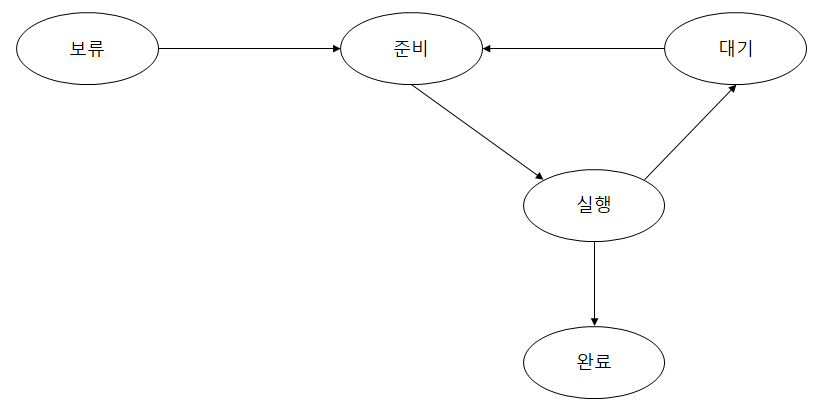

가. STD의 개념도

나. STD의 구성요소

구분	모형	설명
시스템 상태	직사각형	시스템이 수행중인 상태를 의미
시스템 변화	화살표	시스템이 어떤 상태에서 다른 상태로 변화하는 과정 표현 *사검 : 상태 변화를 일으키는 부분, 화살표의 시작 *조검 : 사검의 결과로 발생하는 부분, 화살표 끝
