6.1 데이터 모델링 (ERD)

1. ERD의 개요

가. ERD의 정의

-구조화된 데이터에 대한 일련의 표현 기법



나.  ERD의 특징

-(데이터 중심), 구조적 분석 방법에서는 데이터 관리에 대한 요구 중요

-(모델링 도구), 문제 영역에 대한 데이터 개체와 데이터 특징, 데이터 사이의 관계를 이해하고 표현

-(의사소통 도구), 분석가와 개발자 등과의 의사소통을 원활히 하기 위한 도구

-(메타 데이터), 데이터에 관한 데이터를 포함



2. ERD의 개념도 및 구성요소

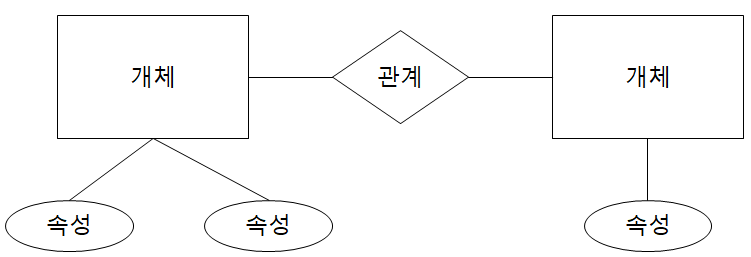

가. ERD의 개념도

나. ERD의 구성요소

구분	표시	설명
Entity	사각형(학생, 과목)	데이터 객체를 표현
Attiribute	타원형(학번, 이름, 과목코드)	데이터
Relationship	직선	객체 간의 관계를 표현
Relationship name	마름모(등록)	관계는 이름을 가질 수 있으며 마름모로 표현
