6. 구조적 분석 방법

1. 구조적 분석 방법의 개요

가. 구조적 분석 방법의 정의

-데이터 흐름과 이를 변형하는 프로세스 중심으로 분석하는 방법

구조적 개발 방법론	-데이터 흐름과 이를 변형하는 프로세스 중심의 분석과 하향식 모듈 설계에 기초하여 시스템을 개발하는 방법
구조적 분석 방법론	-사용자 요구를 파악하기 위해 문제를 데이터 흐름과 이를 변형하는 프로세스(기능) 중심으로 분석하는 방법
구조적 설계 방법론	-계층적인 하향식 모듈 중심으로 설계하는 방법
구조적 프로그래밍 방법론	-하향식 프로그래밍 구조와 3가지 제어(순차, 선택, 반복)에 기반을 둔 프로그래밍 방법



나. 구조적 분석 방법의 특징

-(분석 방법), 사용자 요구사항을 데이터흐름과 이를 변형하는 프로세스(기능) 중심으로 분석

-(구조적 개발 방법론), 구조적 분석, 구조적 설계, 구조적 프로그래밍 방법을 적용

-(모델링), 정보, 행위, 기능 모델링 작업 수행



2. 구조적 분석 방법의 개념도 및 구성요소

가. 구조적 분석 방법의 개념도

데이터 모델	기능 모델	행위 모델

나. 구조적 분석 방법의 구성요소

구분	특징	설명

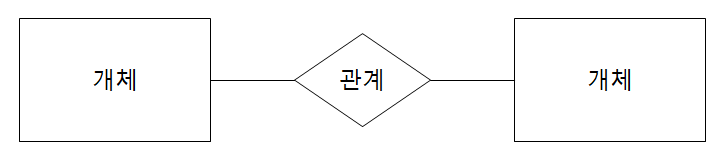

정보 모델링	데이터 모델 ERD	-실세계 문제 영역에 존재하는 정보 구조와 이들 사이의 관계를 표현하는 기법

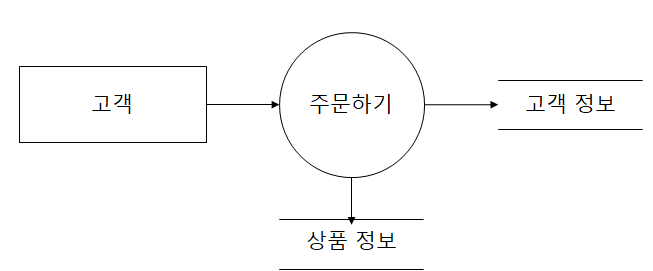

절차(기능) 모델링	기능 모델 DFD	-데이터 입력, 처리(변형), 결과 생성 과정을 표현하는 기법

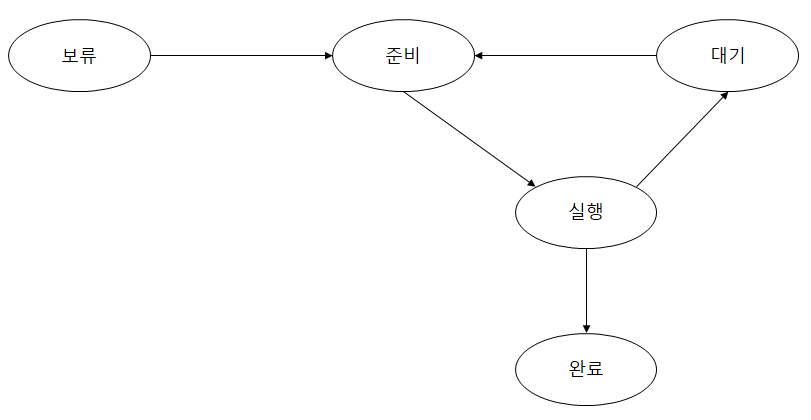

행위 모델링	행위 모델 STD	-외부 사건의 결과로 발생하는 시스템의 행위를 묘사하는 기법

-이외에 프로세스 명세서, 자료 사전 등의 도구 활용
