4.3 간트 차트

1. 간트 차트의 개요

가. 간트 차트의 정의

-WBS 계층구조의 각 작업이 언제 시작하고 끝나는지 쉽게 파악하는 것을 돕는 막대 차트 형태의 일정 수립 도구



나. 간트 차트의 특징

-(전체 일정), 각 업무별로 일정의 시작과 끝을 그래픽으로 표시하여 전체 일정을 한눈에 표시

-(업무 사이 관계), 막대 그래프를 통해 업무 간의 시작과 끝의 관계 표시

-(경영진 보고), 경영진 및 관계자를 대상으로 전체적인 프로젝트 계획과 진행 상태 전달에 적합

-(변화, 변경), 일정 계획 수립 시 정밀성을 기대하기 어려우며 작업 상호 간 유기적인 관계가 명확하지 않음



2. 간트 차트의 개념도 및

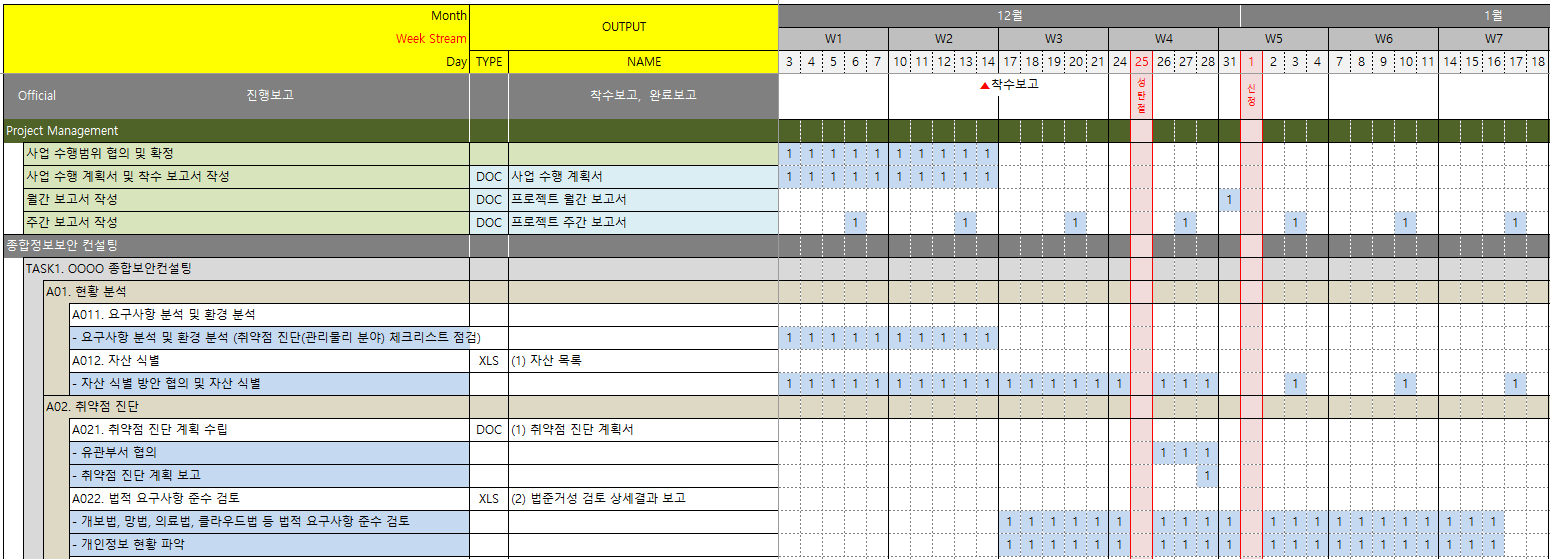

가. 간트 차트의 개념도

나. 간트 차트의 작성 절차

구분	특성	설명
(1) 업무 식별	WBS 활용	-WBS의 Work Package를 활용하여 간트 차트에 포함할 업무 식별
(2) 업무 순서 결정	활동 기간	-업무 간의 선후 관계 등을 고려하여 시작일과 종료일 결정
(3) 소요 기간 명시	(막대 그래프) 시작일, 완료일	-수평으로 그어지는 막대로 업무의 활동 기간과 일의 양을 표시
(4) 반복 수행	Rolling Wave Planning	-(1)~(3)을 반복 수행하여 간트 차트 수정
