6.4 자료 사전과 프로세스 명세

1. 자료 사전

-구조적 분석 동안 발생하는 모든 자료의 특징을 체계적으로 정리한 사전

-(공용어), DD에 나타나는 용어는 프로젝트 개발 단계에서 공용어로 사용

항목	예시	설명
이름	전화번호	자료나 자료 저장소 이름
별명	번호	자료에 대한 다른 이름
이용장소 및 방법	전화번호 읽기 전화번호 표시 장거리전화 분석	자료를 이용하는 프로세스에 대한 리스트와 함께 어떻게 이용되는지 묘사
내용	전화번호=지역번호+국번+가입자번호 지역번호=0+첫자리+{십진수}^2 0 국번={십진수}^4 3 가입번호={십진수}^4 4	자료에 대한 세부적인 구성 내용 표현
기타 정보	숫자와 영문 혼합	자료 타입, 이미 정의된 값, 제한 조건



2. 프로세스 명세

-DFD의 최하위 단계에서 나타나는 프로세스 기술

-미니스펙



(도구) (소프트웨어 공학의 기본원리, 160~162페이지)

-자연어 이용

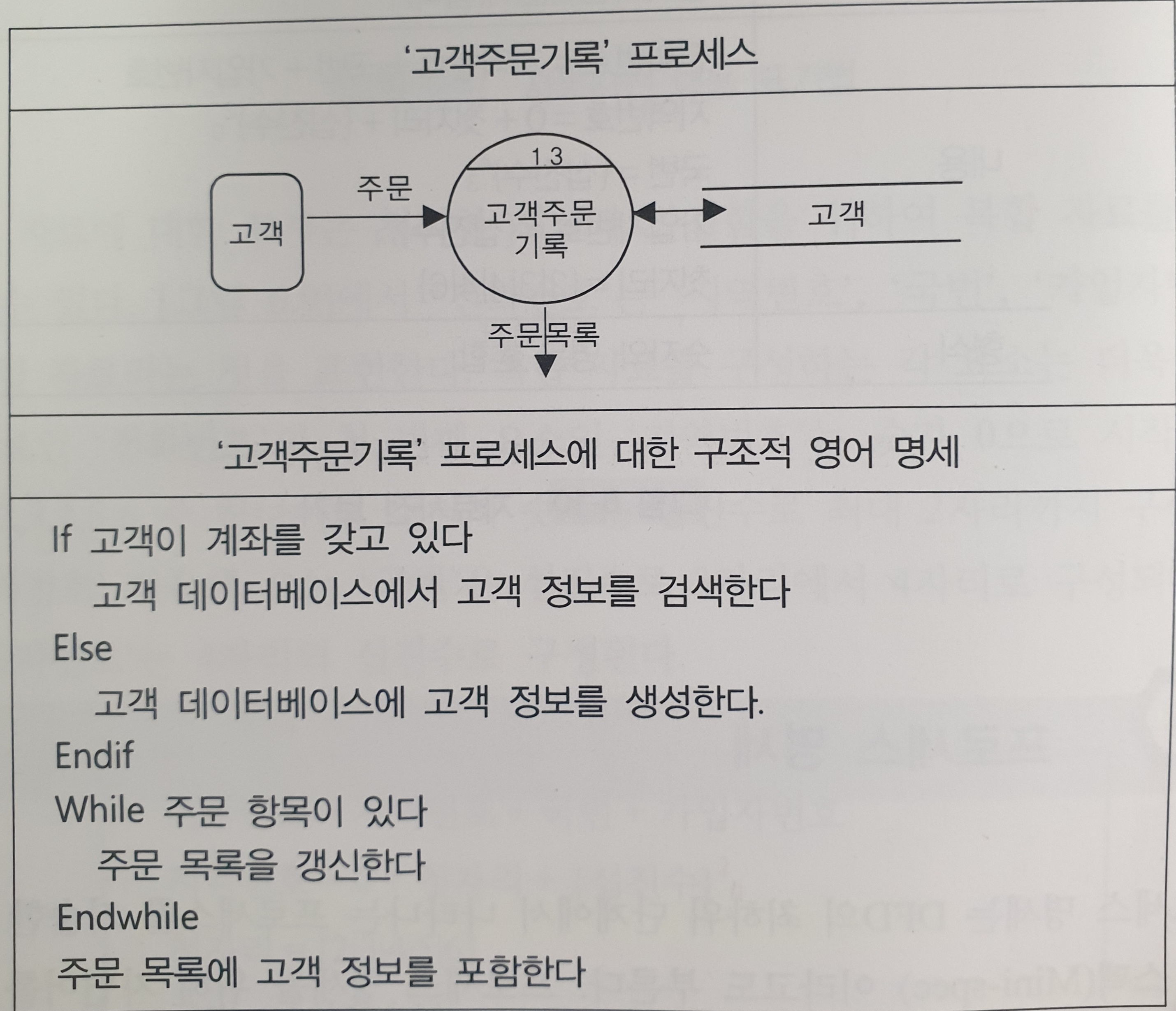

-구조적 영어 (의사코드, PDL)

if then else, case, repeat, until, while 등 자연어 결합

3가지 제어 구조 (순차, 선택, 반복)과 관련된 영어 단어 이용

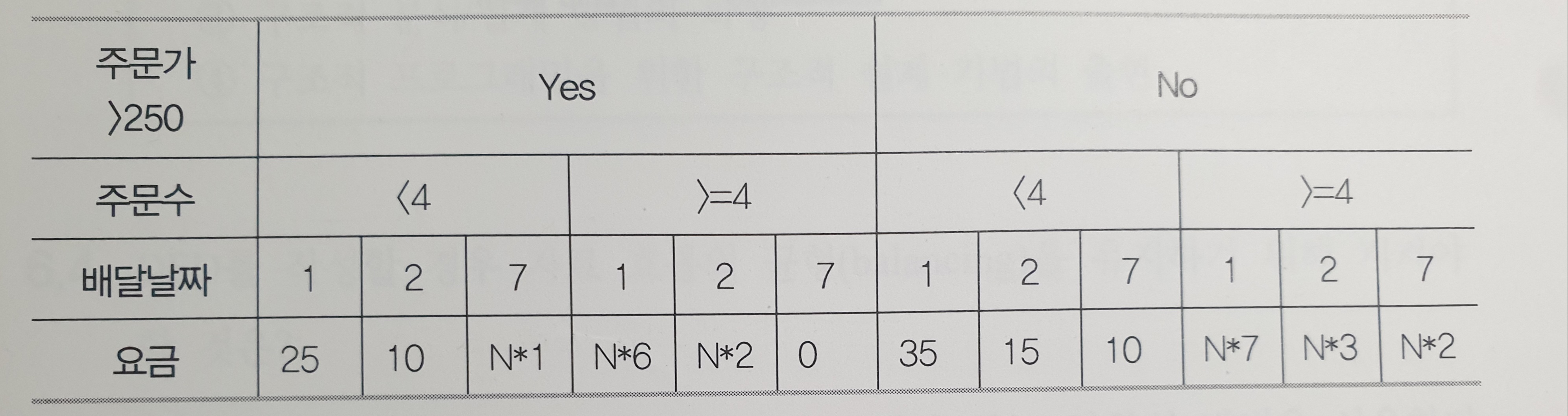

-의사결정테이블

복잡한 조건들의 조합과 각 조건에 맞는 행위를 선택

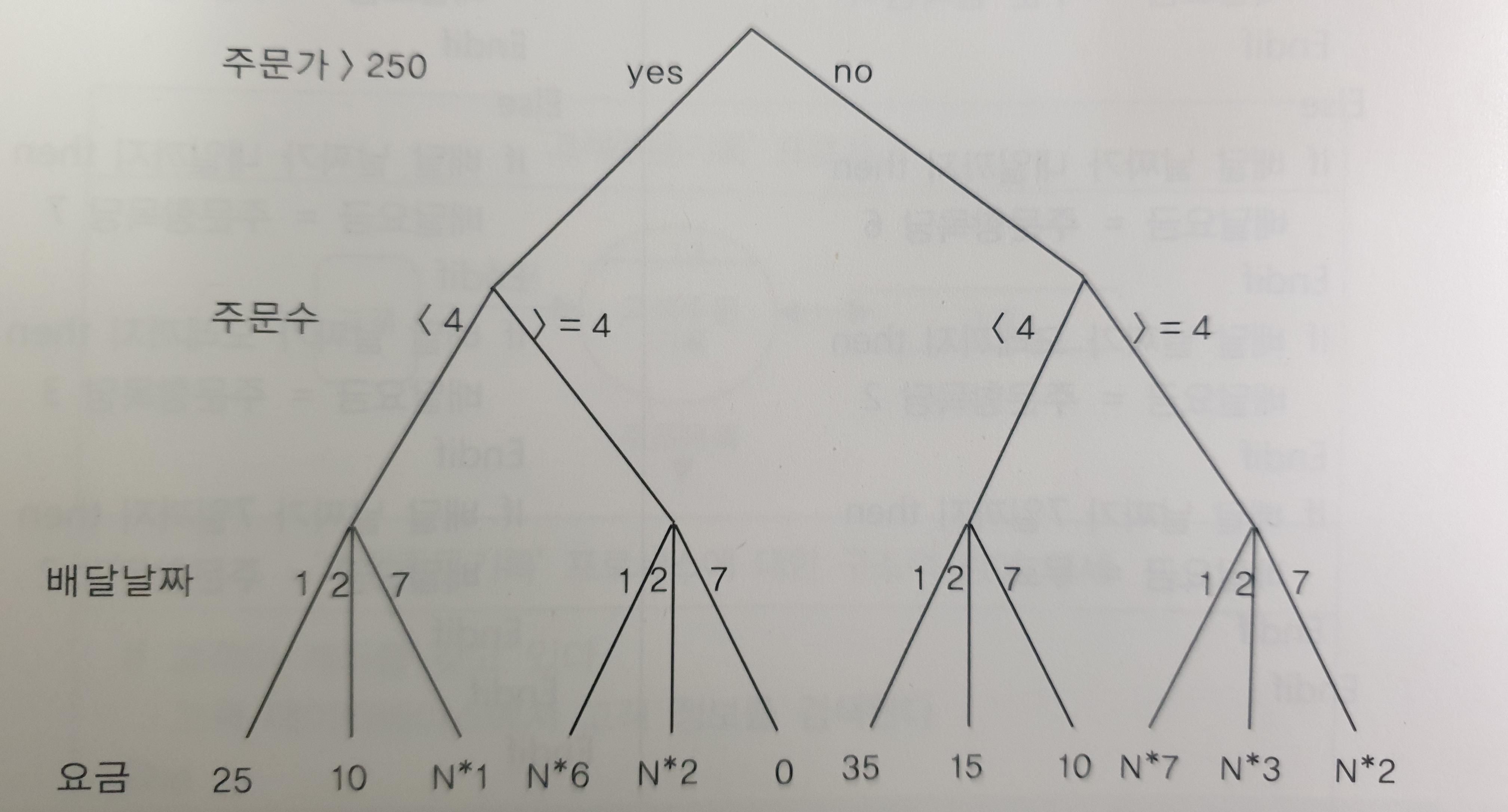

-의사결정트리 등

여러 조건과 조건에 맞는 행위를 좌에서 우로 트리 형태로 명세하는 것
